• MA-1-24
• MB-1-24
• MA-1-200

平面図

仕様

• ケーシング：SPHC t1.6
• 可動羽根：SPHC t1.6
• 軸：SWM-B
• 軸受：C3604BD
• フランジ：共板 SPHC t1.6
• 開閉器：M☐-1-（別記）

※亜鉛鋼板製・SUS製も製作出来ます。(開閉器部を除く)
※角ダンパーのフランジ式の製作も出来ます。
※丸ダンパーのフランジ式の製作も出来ます。

M□-1- (二位置)仕様

機種	MD-MA-1-24	MD-MB-1-24	MD-MA-1-200
開閉器型式	MA-1-24	MB-1-24	MA-1-200
用途	屋内型・一般空調・開閉二位置制御
電源電圧	AC/DC24V±10％	AC/DC24V±10％	AC100V/200V±10％
消費電力	2.7W（5.4VA）	2.7W（5.4VA)	8W（10VA)
最大トルク	15N・m	5N・ｍ	15N・m｝
回転速度	60sec /90°	52sec /90°   (無負荷時33sec)	60sec /90°
羽根開度調節	外部SWにより二・三位置制御可能
最大動作範囲	90°
閉回転方向	時計方向回転 　　CCW　　　※切替SW内臓	時計方向回転 　　CCW　　　※外部切替SW付	時計方向回転 　　　　CCW　　　※切替SW内臓
開回転方向	反時計方向回転 　　　CW　　　※切替SW内臓	反時計方向回転 　　　CW　　　※外部切替SW付	反時計方向回転 　　　　CW　　　　※切替SW内臓
使用温度範囲	-10℃～+50℃（結露なきこと）
クラッチ内蔵	電源OFF時、手動操作可能
リミットＳＷ	開閉無電圧接点（オプション）
オプション	補助ポテンション（135Ω・1W）

サイズ

角ダンパー

• 最小製作サイズ：W・H200mm以上
• 最大製作サイズ：W・H2000mm以下、3㎡以下

それ以外は完全分割型
└寸法200mmが標準です。

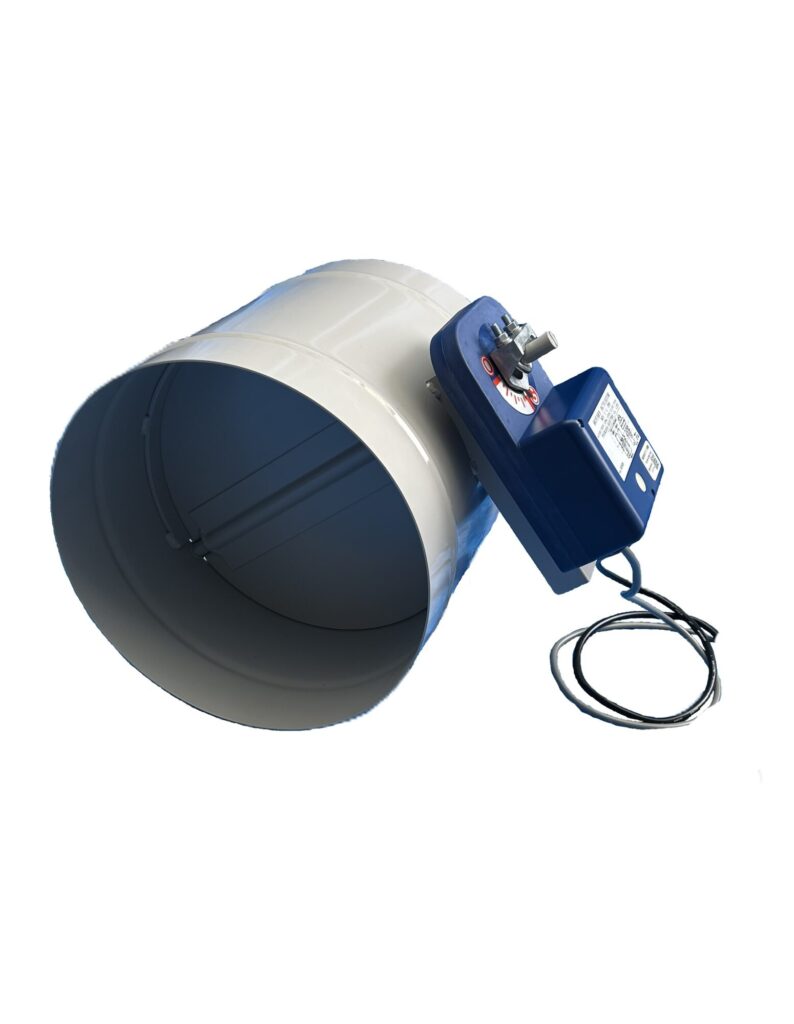

丸ダンパー

呼称径	φD	L	Ｌ1
φ300	298	300	145
φ275	273
φ250	248	250	120
φ225	223
φ200	198	220	95
φ175	173
φ150	148
φ125	123
φ100	98

使用条件

• 静圧：±500Pa以内
• 風速：15m/s以下
• 温度：-10℃～+50℃（凍結なきこと）

結線例

注）使用しない配線はショートしない様に絶縁処理をして下さい。

※仕様は製品改良のため変更することがあります。
